耐火澆注料由于采用了微粉和高效分散劑技術(shù)，致密度大大提高，而透氣度很低，從而降低了澆注料的抗爆裂性能。澆注料的爆裂是當(dāng)前不定形預(yù)制件特別是大型、超大型及異型預(yù)制件和現(xiàn)場(chǎng)耐火澆注料烘烤中經(jīng)常遇到的問(wèn)題。因此，研究并提高耐火澆注料的抗爆裂性能具有重要的意義。

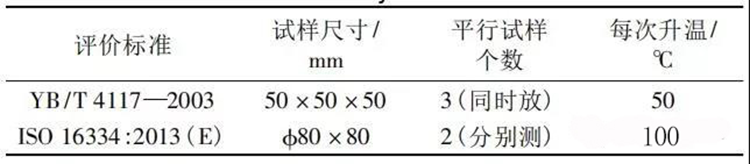

耐火澆注料的抗爆裂性評(píng)價(jià)是研究耐火澆注料抗爆裂性好壞的重要部分，因此，合理的評(píng)價(jià)標(biāo)準(zhǔn)至關(guān)重要。關(guān)于耐火澆注料的抗爆裂性評(píng)價(jià)，國(guó)際國(guó)內(nèi)有著不同的標(biāo)準(zhǔn)，這些標(biāo)準(zhǔn)關(guān)于試樣尺寸、平行試樣個(gè)數(shù)等都有不同的要求。致密耐火澆注料抗爆裂性評(píng)價(jià)的國(guó)際標(biāo)準(zhǔn)與國(guó)內(nèi)標(biāo)準(zhǔn)的區(qū)別主要見(jiàn)表1。
同時(shí)，國(guó)際標(biāo)準(zhǔn)中增加了對(duì)試樣內(nèi)部溫度的監(jiān)測(cè)，要求在試樣內(nèi)部正中心部位埋入熱電偶，觀察試樣在試驗(yàn)爐中內(nèi)部溫度隨時(shí)間的變化，認(rèn)為其變化規(guī)律大致為:試樣內(nèi)部溫度隨時(shí)間的延長(zhǎng)并不一直是線性增加，而在某一時(shí)間段內(nèi)溫度保持不變，然后繼續(xù)線性增長(zhǎng)。因此，該曲線上存在一個(gè)拐點(diǎn)，從而提出了轉(zhuǎn)變點(diǎn)溫度的概念。國(guó)際標(biāo)準(zhǔn)認(rèn)為轉(zhuǎn)變點(diǎn)溫度表示澆注料的脫水能力;轉(zhuǎn)變點(diǎn)溫度低，表明脫水能力高，抗爆裂性好;轉(zhuǎn)變點(diǎn)溫度高，表明脫水能力差，抗爆裂性差。
根據(jù)澆注料的兩種致爆機(jī)制(蒸汽壓力致爆機(jī)制和熱應(yīng)力致爆機(jī)制)可知，影響澆注料抗爆裂性的因素有很多，如澆注料的結(jié)合體系、含水量、透氣性、自身強(qiáng)度、試樣尺寸、烘烤制度等。國(guó)際標(biāo)準(zhǔn)中，“轉(zhuǎn)變點(diǎn)溫度越低，抗爆裂性越好”的說(shuō)法只提到了脫水能力與抗爆裂性的關(guān)系，而忽略了其他因素對(duì)澆注料抗爆裂性的影響。因此，主要根據(jù)現(xiàn)行冶金行業(yè)標(biāo)準(zhǔn)YB/T4117—2003和國(guó)際標(biāo)準(zhǔn)ISO16334:2013展開(kāi)相關(guān)試驗(yàn)，測(cè)試不同結(jié)合體系澆注料的抗爆裂溫度及試樣內(nèi)部轉(zhuǎn)變點(diǎn)溫度，探討轉(zhuǎn)變點(diǎn)溫度與抗爆裂溫度之間的關(guān)系。同時(shí)，測(cè)試了不同結(jié)合體系澆注料的物理性能，探究其與抗爆裂溫度的關(guān)系。
